powerpointで回路図をかく

パソコンで回路図の書き方?作図?製図?方法ないかな、っていう工夫まとめ。

最後の所に適当な回路素子のpngを貼るのでそれと線分を組み合わせれば早いかも?

PowerPointKeynoteでも作ってるのでそっち版も書く予定。

スクショいっぱいです。



使ったバージョンは Microsoft PowerPoint for Mac (バージョン15.28)

最近のバージョンならmacでもwindowsでもほぼ変わらないはず。説明ではタブしか使わない予定なのでwindowsでも同じようにできる。



パワポのデザインは指定なし。

図の保存方法にもよるけどスクショ以外の方法(後述)でやるなら見やすいように多少背景色のあるデザインの方がいいかも。



回路の完成形

f:id:yuhfa:20180314132446p:plain





てことで回路素子を作成。(作成する素子:電池、スイッチ、抵抗、コンデンサー、コイル)

素子は最初の電池だけかなり丁寧に説明。あとはざっくりなのでうまいこと頑張って。



電池

「ホーム」タブの挿入、または「挿入」タブの図形、から直線を選択



f:id:yuhfa:20180314121954p:plain

または

f:id:yuhfa:20180314122023p:plain

を押して

f:id:yuhfa:20180314122052p:plain

これを押した状態でスライドの適当なところを押すと直線が一本できます。

「図形の書式設定」タブか書式ウィンドウで色や太さを適宜設定してください。

選択した状態で[control+C](コピー)&[control+V](ペースト)

ペーストを3回押して合計4本の直線を用意。



f:id:yuhfa:20180314122656p:plainこれを動かして…f:id:yuhfa:20180314122746p:plainこうする。

白い四角をドラッグすると線の長さや向きが変化、他の部分を持つと線自体の場所を移動できます。

縦の直線が斜めになってしまう時はそのオブジェクトを選択した状態で「書式設定」タブの横幅を0にすると一発でできます。

f:id:yuhfa:20180314123908p:plainf:id:yuhfa:20180314123911p:plain





これ全体をドラッグ(or[Shift])で選択して右クリックでグループ化しておくと複製が容易に。

f:id:yuhfa:20180314123127p:plain





スイッチ

電池と同じ要領で3本の直線(正確には線分だよなぁ)をスイッチに

f:id:yuhfa:20180314124156p:plainf:id:yuhfa:20180314124246p:plain

これだとスイッチに見えない、という場合は図形の書式設定内 「始点/終点の矢印の種類」を丸に設定してやるといいのでは。これ回路素子を結んでいく時にも使えます。

f:id:yuhfa:20180314124729p:plainを押してf:id:yuhfa:20180314124810p:plain



抵抗

ギザギザの抵抗を線分の組み合わせで描いてもいいけどバランスよく作るのには手間がかかるので

f:id:yuhfa:20180314125330p:plain

テキストボックス(図形の四角でもOK)を抵抗のハコに見立てて線分くっつけて

f:id:yuhfa:20180314125508p:plainでいいのでは。

なんならRの代わりに抵抗値入れてもいいし。

・文字がうまく真ん中にならない→図形の書式設定の中で垂直方向の配置を上下中央に

・テキストボックスの大きさを変えられない→自動調整なしをチェック

f:id:yuhfa:20180314125813p:plain

テキストボックス内の文字はフォントや大きさは「ホーム」タブで変えられます、多分。



コンデンサ

電池と同じノリで作れるので省略





コイル

ちょっとめんどくさいです

何がってあの半円状をどう書くか、という。

調節は面倒だけどシンプルなのは図形の挿入で円弧を選んで組み合わせるパターンかなぁ。

f:id:yuhfa:20180314131423p:plain

白で円自体の大きさ、オレンジで弧の始点終点を設定する感じ。





これで回路図の部品は完成。作ったものを線分で繋げれば回路図に。

各素子をグループ化してやればまとめて動かすのも複製も楽にできます。

線が全体的に細くみえるので太めに作った方がいいのかな

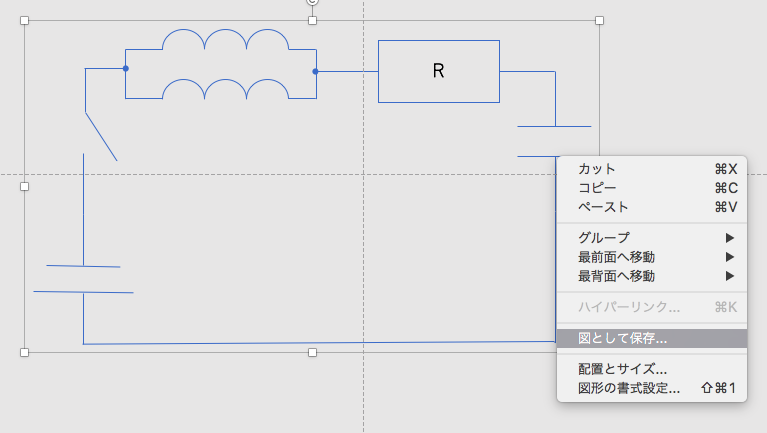

f:id:yuhfa:20180314132314p:plain

最後に回路全体をグループ化して図として保存すれば挿入した図だけを保存した、いわゆる透過してるPNGとして出力できます。





その他の回路素子

図形の挿入で◯を入れて中に文字を入れれば電圧/電流計になるし中に円弧を組み合わせて放り込んだり矢印入れたり

f:id:yuhfa:20180314133140p:plain  f:id:yuhfa:20180314133143p:plain   f:id:yuhfa:20180314133544p:plain   f:id:yuhfa:20180314133546p:plain  f:id:yuhfa:20180314133920p:plain

まあ工夫次第で色々作れる。









てことで作った回路素子置いておいてみる

f:id:yuhfa:20180314134303p:plain  f:id:yuhfa:20180314134305p:plain f:id:yuhfa:20180314134314p:plainf:id:yuhfa:20180314134309p:plain  f:id:yuhfa:20180314134311p:plain



以上。
